積算式自動化霜：
為了彌補自動循環化霜的不足，又設計了積算式自動化霜 。其控制元件和控制過程與自動循環化霜基本相同，只是在電路接法上稍有變動 。
自動循環化霜電路將化霜定時器接在溫控器的前面，而積算式自動化霜電路是將化霜定時器接在溫控器與壓縮機之間，只有當溫控器使壓縮機工作時，化霜定時器才計時。
當壓縮機停止運行時，化霜定時器也停止運行，所以化霜定時器工作的累計時間僅是壓縮機的運行時間，不像自動循環化霜那樣是壓縮機開 、停機的總時間 。
當化霜定時器的工作時間累計達到所調定的化霜時間間隔時 ，化霜定時器使壓縮機停止運行，同時接通電加熱器化霜電路，但化霜加熱時間仍然要預先設定，大約 30min 且一般不變，這不太合理 。但這種化霜控制方式仍然比自動循環化霜有較大的進步 。電路如圖 2-54 所示 。

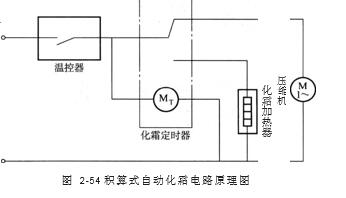

圖 2-54 積算式自動化霜電路原理圖
